Осевой вентилятор ВО 13-284

Общие сведения

• Варианты изготовления 121 и К06;
• Комплектация направляющим (НА) и спрямляющим (СА) аппаратами;
• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов;
• Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°.

Вентиляторы ВО 13-284 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

ВЕНТИЛЯТОРЫ ОСЕВЫЕ 13-284 ПРОМЫШЛЕННЫЕ

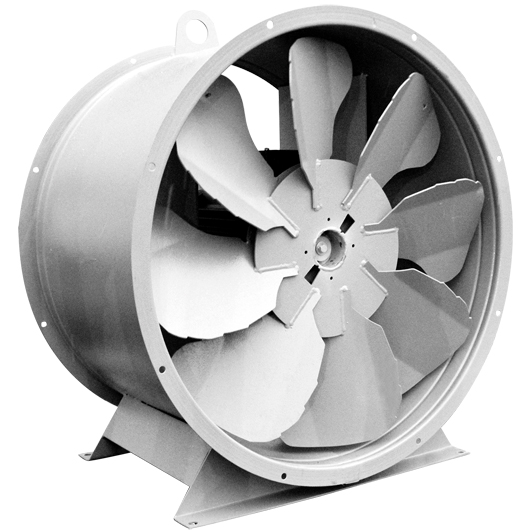

Конструкция вентилятора ВО 13-284 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.
